صنعت فولاد یکی از زیرساختهای اصلی توسعه صنعتی در جهان محسوب میشود و در این میان، خطوط نورد گرم فولاد نقش کلیدی در تبدیل شمشهای فولادی به محصولات قابل استفاده در صنایع مختلف دارند. طراحی یک خط نورد گرم فرآیندی پیچیده و چندمرحلهای است که نیازمند دانش مهندسی مکانیک، متالورژی، اتوماسیون صنعتی و تجربه عملی در اجرای پروژههای صنعتی است.
در واقع طراحی خط نورد گرم تنها به انتخاب چند دستگاه محدود نمیشود، بلکه شامل مجموعهای از محاسبات مهندسی، طراحی فرآیند نورد، انتخاب تجهیزات مناسب، طراحی سیستمهای انتقال مواد و در نهایت نصب و راهاندازی کامل خط تولید است.
در این مقاله با فرآیند طراحی خط نورد گرم فولاد از مرحله مطالعات اولیه تا راهاندازی کامل خط آشنا میشویم.
مرحله اول: مطالعات اولیه و امکانسنجی طراحی خط نورد
اولین گام در طراحی هر خط نورد فولاد، بررسی دقیق نیازهای پروژه است. در این مرحله مشخص میشود که خط تولید قرار است چه محصولاتی تولید کند و چه ظرفیتی داشته باشد.
مهمترین پارامترهای بررسی شده در این مرحله شامل موارد زیر است:
- نوع محصول نهایی (میلگرد، نبشی، ناودانی، تسمه و …)
- ظرفیت تولید سالانه خط
- ابعاد و نوع شمش ورودی
- فضای کارخانه و چیدمان تجهیزات
- سطح اتوماسیون مورد نیاز
- مصرف انرژی و توان الکتریکی مورد نیاز
خروجی این مرحله معمولاً شامل طرح اولیه خط تولید (Concept Design) و تخمین ظرفیت تجهیزات خط نورد است.

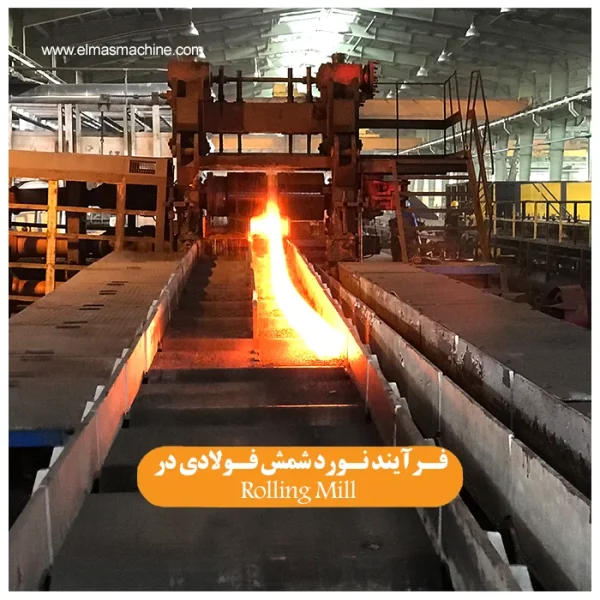

مرحله دوم: طراحی فرآیند نورد (Rolling Process Design)
پس از مشخص شدن مشخصات کلی خط، مرحله طراحی فرآیند نورد آغاز میشود. در این مرحله مهندسان فرآیند تعیین میکنند که چگونه شمش فولادی در طول خط نورد به تدریج کاهش سطح مقطع پیدا کند تا به شکل محصول نهایی برسد.
در این بخش موارد زیر طراحی میشوند:
- تعداد استندهای نورد
- نوع استندها (Horizontal / Vertical / Convertible)
- ترتیب قرارگیری استندها
- برنامه کاهش سطح مقطع (Pass Schedule)
- سرعت نورد در هر مرحله
- محدوده دمای مناسب برای نورد
طراحی دقیق این مرحله یکی از مهمترین بخشهای مهندسی خط نورد است، زیرا تاثیر مستقیمی بر کیفیت محصول نهایی، مصرف انرژی و راندمان خط نورد دارد.
پارامترهای مهم در طراحی خط نورد گرم
در طراحی مهندسی خطوط نورد گرم، چند پارامتر کلیدی وجود دارد که عملکرد کلی خط تولید را تعیین میکنند. درک و محاسبه صحیح این پارامترها برای طراحی یک Rolling Mill کارآمد و پایدار ضروری است.
Rolling Force (نیروی نورد)
نیروی نورد یکی از مهمترین پارامترهای طراحی است که مقدار فشاری را مشخص میکند که باید توسط استندهای نورد به شمش وارد شود. این نیرو به عواملی مانند دمای فلز، میزان کاهش سطح مقطع و قطر رولها وابسته است.
Reduction Ratio (نسبت کاهش سطح مقطع)
در فرآیند نورد، سطح مقطع شمش در هر پاس کاهش پیدا میکند. نسبت کاهش مناسب باعث میشود فرآیند نورد بدون ایجاد تنشهای بیش از حد در فلز انجام شود.
Rolling Speed (سرعت نورد)
سرعت حرکت محصول در طول خط نورد باید با ظرفیت تجهیزات و دمای فلز هماهنگ باشد. سرعت بیش از حد میتواند باعث ناپایداری فرآیند و کاهش کیفیت محصول شود. تنظیم صحیح سرعت در استندهای مختلف باعث افزایش بهرهوری خط و جلوگیری از ناپایداری در فرآیند تولید میشود.
Temperature Control (کنترل دما)
کنترل دمای شمش در طول فرآیند نورد یکی از عوامل کلیدی در کیفیت محصول است. اگر دما از محدوده مناسب خارج شود، خواص مکانیکی محصول تحت تاثیر قرار میگیرد.
Pass Design (طراحی کالیبر یا پاس نورد)
طراحی کالیبر یا Pass Design تعیین میکند که شکل مقطع فلز در هر استند چگونه تغییر کند. این بخش یکی از پیچیدهترین مراحل طراحی خطوط نورد محسوب میشود.
مرحله سوم: طراحی تجهیزات مکانیکی خط نورد
پس از طراحی فرآیند نورد، مرحله طراحی تجهیزات مکانیکی آغاز میشود. در این مرحله مهندسان با استفاده از نرمافزارهای مهندسی مانند SolidWorks ،AutoCAD و Inventor اقدام به طراحی اجزای مختلف خط نورد میکنند.

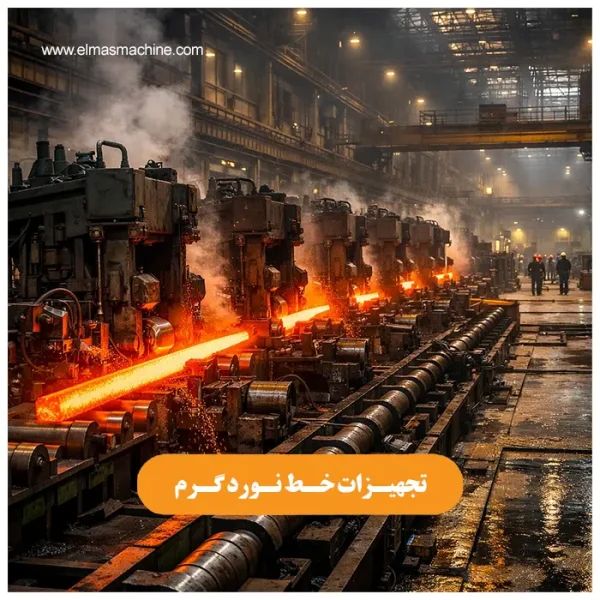

مهمترین تجهیزات مکانیکی در یک خط نورد گرم عبارتند از:

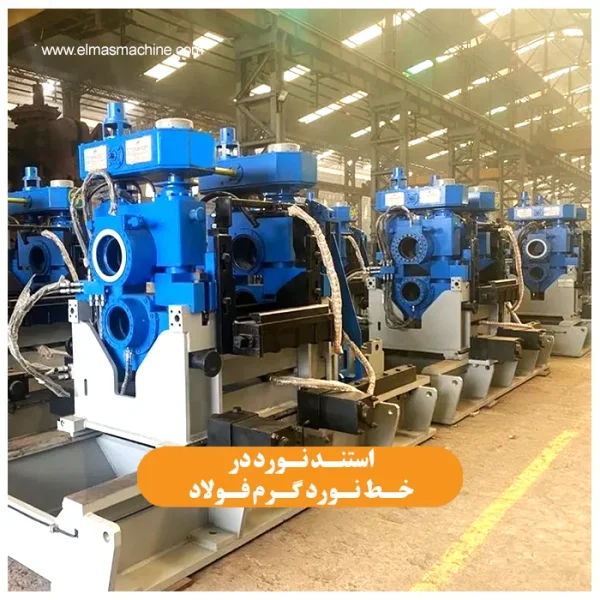

- استندهای نورد (Rolling Stands)
- گیربکسهای صنعتی
- شافتها و کوپلینگها
- رولهای نورد
- سیستمهای تنظیم فاصله رولها
- تجهیزات نگهدارنده و فریمهای سازهای
طراحی دقیق این تجهیزات تاثیر زیادی در پایداری عملکرد خط تولید و عمر مفید تجهیزات دارد.
مرحله چهارم: طراحی سیستم انتقال مواد در خط نورد
در یک خط نورد گرم، شمش فولادی باید به صورت پیوسته بین تجهیزات مختلف حرکت کند. این کار توسط سیستمهای انتقال مواد انجام میشود.
مهمترین تجهیزات این بخش شامل موارد زیر است:
- میزهای رولیکی (Roller Tables)
- قیچیهای برش گرم
- سیستمهای هدایت شمش
- لوپرها (Loopers) برای کنترل تنش
- سیستمهای خنککاری
طراحی صحیح این تجهیزات باعث میشود حرکت محصول در خط نورد بدون توقف و با کمترین تنش مکانیکی و اتلاف انرژی انجام شود.
مرحله پنجم: طراحی سیستم برق و اتوماسیون
در خطوط نورد مدرن، بخش قابل توجهی از عملکرد خط توسط سیستمهای کنترلی و اتوماسیون مدیریت میشود.
در این بخش اجزای زیر طراحی و انتخاب میشوند:
- تابلوهای برق صنعتی
- درایوهای کنترل سرعت موتور
- سیستم PLC
- سیستم HMI برای مانیتورینگ
- سنسورها و تجهیزات اندازهگیری
این سیستمها امکان کنترل دقیق سرعت، هماهنگی تجهیزات و پایش عملکرد خط تولید را فراهم میکنند.
مرحله ششم: ساخت تجهیزات خط نورد
پس از تکمیل طراحی مهندسی، مرحله ساخت تجهیزات آغاز میشود. این مرحله شامل فرآیندهای مختلفی است؛
- ماشینکاری قطعات
- عملیات حرارتی
- ساخت سازهها
- مونتاژ تجهیزات
- تست قطعات و زیر سیستمها
کیفیت ساخت در این مرحله تأثیر مستقیم بر عملکرد و عمر خط تولید دارد.
مرحله هفتم: نصب تجهیزات خط نورد
پس از آماده شدن تجهیزات، عملیات نصب در محل کارخانه آغاز میشود. در این مرحله ابتدا فونداسیون تجهیزات آماده شده و سپس اجزای مختلف خط نصب میشوند.
این مرحله شامل:
- نصب استندهای نورد
- نصب میزهای رولیکی
- نصب موتور و گیربکسها
- اجرای سیستمهای برق و کنترل
تراز بودن تجهیزات در این مرحله و همچنین هماهنگی دقیق بین تیمهای مکانیک، برق و نصب اهمیت بسیار زیادی دارد زیرا کوچکترین خطا میتواند باعث لرزش و کاهش عمر قطعات شود.
مرحله هشتم: راهاندازی و تست خط نورد
آخرین مرحله در طراحی و اجرای یک خط نورد راهاندازی و تست سیستم است.
این مرحله معمولا شامل دو بخش است؛
تست سرد (Cold Commissioning)
در این مرحله تجهیزات بدون ورود شمش تست میشوند تا عملکرد مکانیکی و الکتریکی سیستم بررسی شود.
تست گرم (Hot Commissioning)
در این مرحله شمش فولادی وارد خط نورد شده و فرآیند تولید واقعی آغاز میشود. در این مرحله تنظیمات سرعت، فاصله رولها و پارامترهای کنترلی بهینهسازی میشوند.
پس از انجام این مراحل، خط نورد آماده بهرهبرداری صنعتی خواهد بود.
نقش شرکتهای ماشینسازی در طراحی خطوط نورد
طراحی و اجرای خطوط نورد گرم فولاد نیازمند دانش مهندسی پیشرفته و تجربه عملی در ساخت تجهیزات صنعتی است. در این میان شرکتهای ماشینسازی تخصصی نقش مهمی در توسعه و بهینهسازی خطوط تولید فولاد دارند.
شرکت جهان فولاد الماس (طراح و سازنده تجهیزات خطوط نورد گرم) بهعنوان یکی از مجموعههای فعال در حوزه ماشینسازی صنعتی، در زمینه طراحی و ساخت تجهیزات خطوط نورد گرم فولاد فعالیت میکند. این مجموعه با تکیه بر دانش مهندسی، طراحی فرآیند نورد و تجربه در ساخت تجهیزات صنعتی، توانایی طراحی بخشهای مختلف خطوط نورد از جمله استندهای نورد، سیستمهای انتقال مواد، تجهیزات مکانیکی و اجزای اصلی خط تولید را دارد. تمرکز بر طراحی مهندسی دقیق، افزایش بهرهوری خطوط تولید و بهینهسازی عملکرد تجهیزات از جمله رویکردهایی است که در پروژههای طراحی و ساخت خطوط نورد گرم توسط این مجموعه دنبال میشود.
نتیجهگیری و جمعبندی
طراحی و راهاندازی یک خط نورد گرم فرآیندی چندمرحلهای است که از مطالعات اولیه شروع شده و با راهاندازی کامل خط به پایان میرسد. موفقیت این پروژهها به هماهنگی دقیق بین طراحی فرآیند، مهندسی مکانیک، اتوماسیون و اجرای صحیح نصب بستگی دارد.
شرکتهای متخصص در حوزه ماشینسازی خطوط نورد با ارائه راهکارهای مهندسی پیشرفته، نقش مهمی در افزایش بهرهوری و توسعه صنعت فولاد ایفا میکنند.
